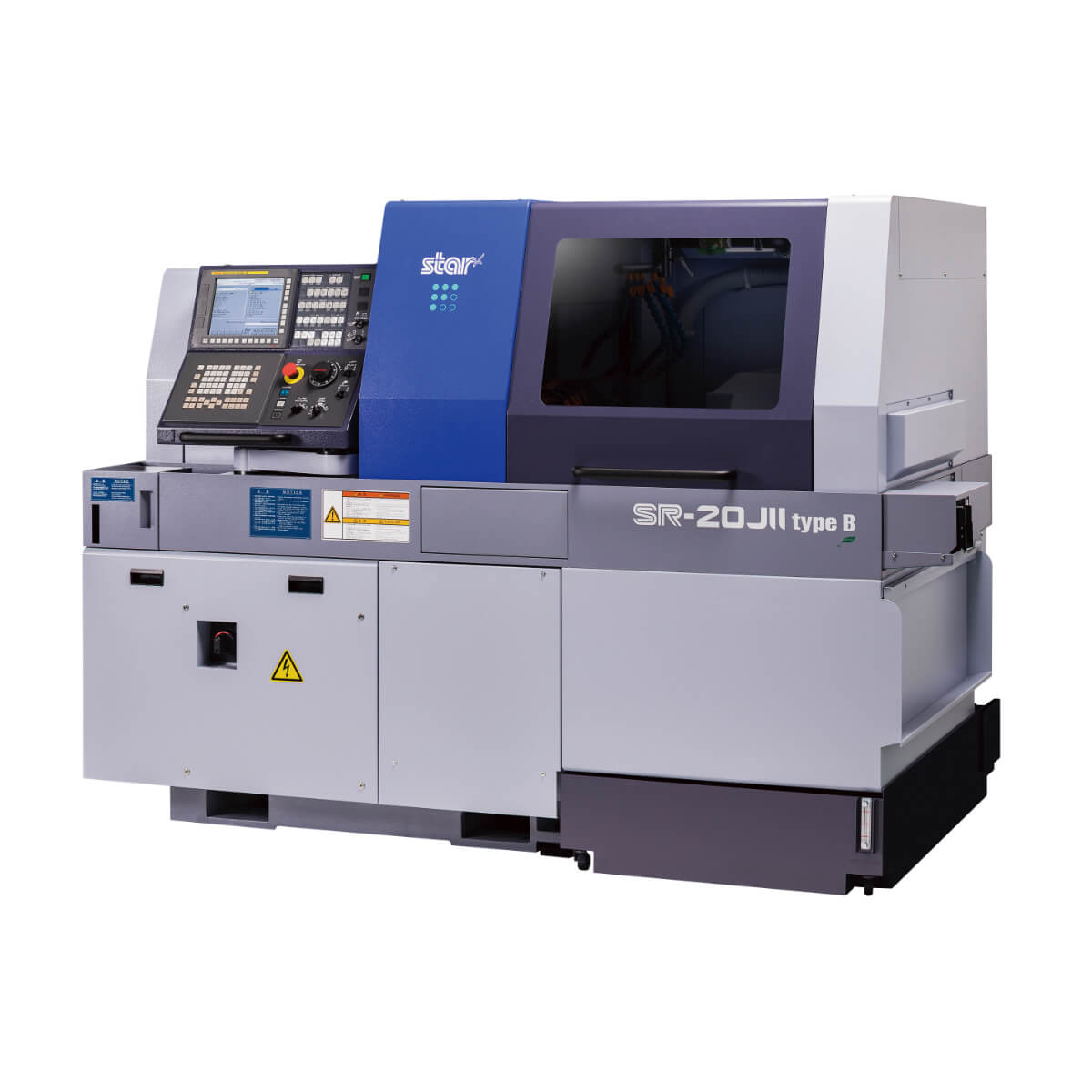

多様さに応える多彩さを備え、進化を遂げたSR-20JII
| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |
クロスドリルユニット 5軸型 ER16  |
バイト | 6本 |
| 正面固定工具 | 7本 | ||
| 背面固定工具 | 5本 | ||
| 回転工具(ER16) | 3本 | ||
| カートリッジ式 | 2 pos | ||
|
クロスドリルユニット 5軸型 ER16/20  |
バイト | 6本 | |
| 正面固定工具 | 7本 | ||
| 背面固定工具 | 5本 | ||
| 回転工具(ER20) | 1本 | ||
| 回転工具(ER16) | 2本 | ||
| カートリッジ式 | 2 pos | ||
| ② |
*Type B |
背面加工工具 | 8本 |
| 固定工具 | max.8本 | ||
| 回転工具 | max.8本 | ||
*Type A |
背面加工工具 | 4本 | |
| 固定工具 | max.4本 | ||
| 回転工具 | max.4本 | ||
| 項目 | SR-20JII | ||
|---|---|---|---|
| 最大加工径 | 標準 | ø 20mm | |
| 主軸台最大移動量 | 標準 | 205mm | |
| R.M.G.B.装置使用時 | 160mm | ||
| ﾉﾝｶﾞｲﾄﾞﾌﾞｯｼｭ仕様 | 50mm | ||
| 刃物台構成 | クシ刃 | バイト + 5軸スリーブホルダー + 回転工具 | |
| バイト | クシ刃 | 6本(□12mm) | |
|
5軸スリーブ ホルダー |
刃物本数 |
正面加工固定工具：5本 背面加工固定工具：5本 |
|
| 最大穴明能力 | ø 12mm | ||
| 最大切削タップ能力 | M10 × P1.50 | ||
|
正面2軸スリーブ ホルダー |
刃具本数 | 2本 | |
| 最大穴明能力 | ø 10mm | ||
| 最大穴深さ | 100mm | ||
| 回転工具 | 刃物本数 | クシ刃 | 3～15本：OP含む |
| 最大穴明能力 | ø 10mm | ||
| 最大切削タップ能力 | M8×P1.25 | ||
| 回転数 | クロス専用工具 | max.8,000min-1 | |
| カートリッジ式工具 | max.8,000min-1 | ||
| モーター | 2.2kw | ||
| 早送り速度 |
35m/min(X1,X2,Y1,Z1,Z2) 24m/min(Y2) *Type B |
||
| 主軸割り出し | C軸制御 | ||
| 主軸回転数 | max.10,000min-1 | ||
| 主軸モーター | 2.2kw(連続)/3.7kw(10分/25%ED) | ||
| 機械寸法(幅×奥行×高) | 2,250 × 1,200 × 1,700mm | ||
| 機械重量 | 2,750kg | ||
| 電気設備容量 | 4.8KVA | ||
| 項目 | SR-20JII | ||
|---|---|---|---|
| 最大チャッキング径 | ø 20mm | ||
| 最大取り上げ部品長 | 100mm | ||
| 最大部品突き出し長 | 30mm | ||
|
バック 専用ユニット |
刃物本数 | 4~8本：type A:4本、type B:8本 | |
| 最大穴明能力 | 固定工具 | ø 12mm | |
| 回転工具 | ø 6mm | ||
|
最大 切削タップ能力 |
固定工具 | M10 × P1.5 | |
| 回転工具 | M5 × P0.8 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.10,000min-1 | ||
| サブスピンドルモーター | 2.2kw(連続)/3.7kw(10分/25%ED) | ||
