高速＆複合加工能力を徹底強化。複雑形状部品加工はいま、史上最速領域へ。
| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |
 |
バイト | 6本 |
| 正面固定工具 | 4本 | ||
| 背面固定工具 | 4本 | ||
| 回転工具 | 6本 | ||
| ② |
 |
背面加工工具 | 8本 |
| 固定工具 | max.8本 | ||
| 回転工具 | max.6本 | ||

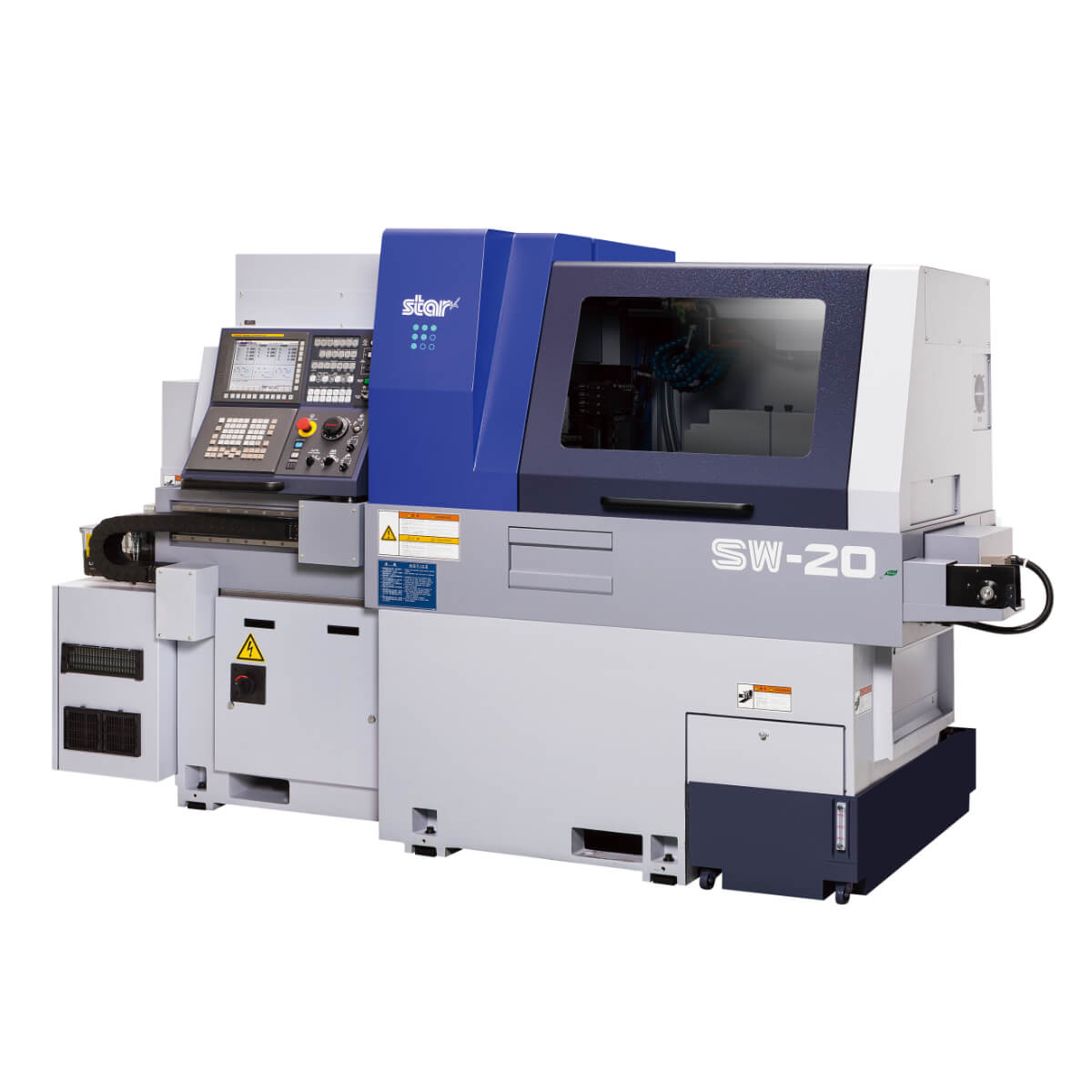

| 項目 | SW-20 | ||
|---|---|---|---|
| 最大加工径 | ø 20mm | ||
| 主軸台最大移動量 | 標準 | 205mm | |
| 刃物台構成 | 手前側 | バイト + 回転工具 | |
| 奥側 | バイト + 4軸スリーブホルダー + 回転工具 | ||
| バイト | 手前側 | 4本 (□12mm/□16mm) | |
| 奥側 | 2本 (□12mm/□16mm) | ||
|
４軸スリーブ ホルダー |
刃物本数 |
正面加工固定工具：4本 背面加工固定工具：4本 |
|
| 最大穴明能力 | ø 10mm | ||
| 最大切削タップ能力 | M8 × P1.25 | ||
| 回転工具 | 刃物本数 | 手前側 | 3本 |
| 奥側 | 3本 | ||
| 最大穴明能力 | ø 8mm | ||
| 最大切削タップ能力 | M6 × P1.0 | ||
| 回転数 | max.8,000min-1 | ||
| モーター | 1.0kw(連続)/1.2kw(5分/30%ED) | ||
| 早送り速度 |
35m/min(Y1,Z1,X2,Z2,Y3)、 20m/min(X1,Y2,X3,Z3) |
||
| 主軸割り出し | C軸制御 | ||
| 主軸回転数 | max.10,000min-1 | ||
| 主軸モーター | 2.2kw(連続)/3.7kw(10分/25%ED) | ||
| 機械寸法(幅×奥行×高) | 2,588 × 1,300 × 1,765mm | ||
| 機械重量 | 3,400kg | ||
| 電気設備容量 | 4.8KVA | ||
| 項目 | SW-20 | ||
|---|---|---|---|
| 最大チャッキング径 | ø 20mm | ||
| 最大取り上げ部品長 | 80mm | ||
| 最大部品突き出し長 | 30mm | ||
|
バック 8軸ユニット |
刃物本数 | 8本 | |
| 最大穴明能力 | 固定工具 | ø 10mm | |
| 回転工具 | ø 8mm | ||
|
最大 切削タップ能力 |
固定工具 | M8 × P1.25 | |
| 回転工具 | M6 × P1.0 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.10,000min-1 | ||
| サブスピンドルモーター | 2.2kw(連続)/3.7kw(10分/25%ED) | ||
