3タレットで複雑形状部品加工が超高速＆自在。
| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |
 |
バイト |
max.3本/面 (□12mm) |
| 正面固定工具 | max.3本/面 | ||
| 背面固定工具 | max.3本/面 | ||
| 回転工具 | max.2本/面 | ||
| ② |
 |
バイト |
max.3本/面 (□12mm) |
| 背面固定工具 | max.3本/面 | ||
| 回転工具 | max.2本/面 | ||

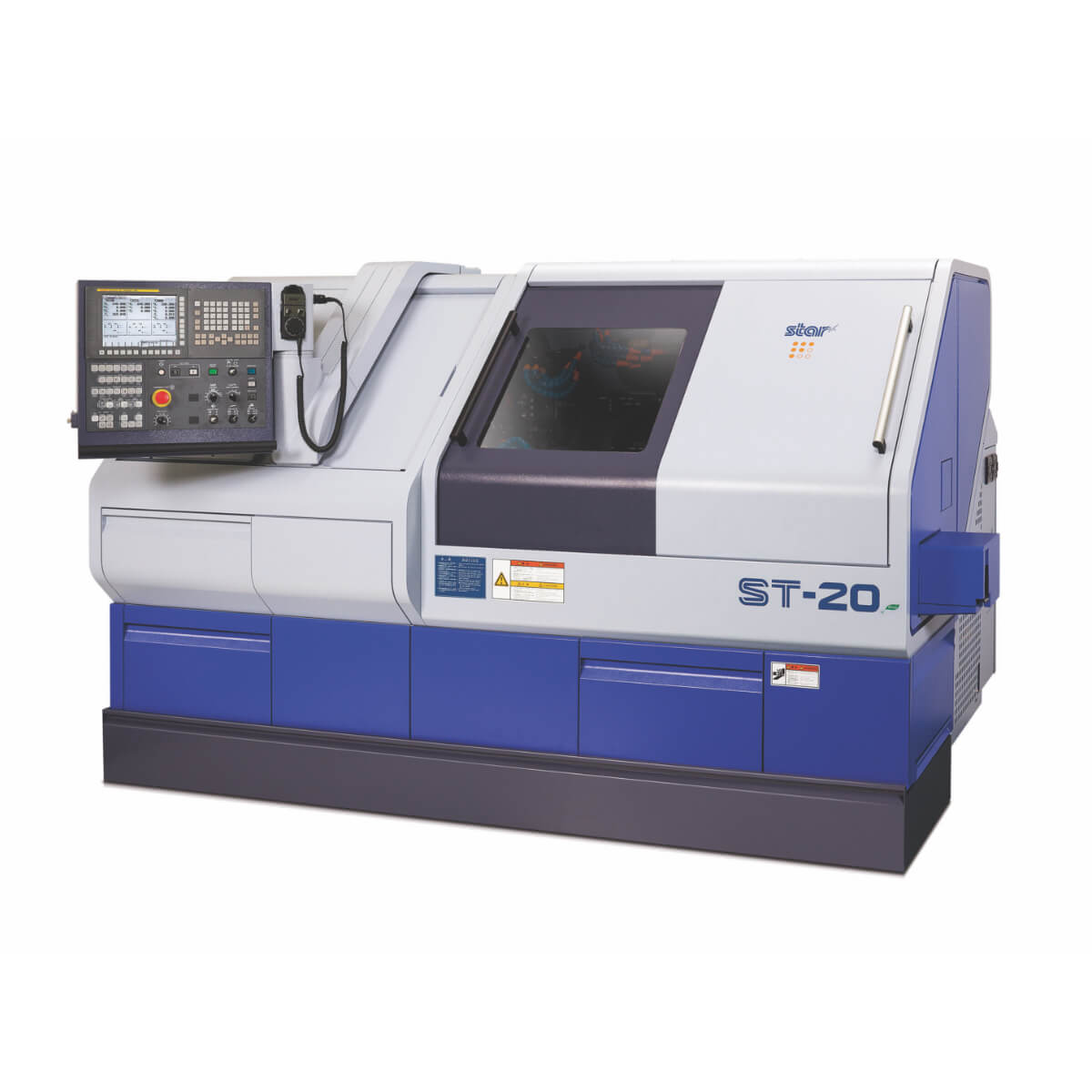

| 項目 | ST-20 | |
|---|---|---|
| 最大加工径 | ø 20mm | |
| 主軸台最大移動量 | 標準 | 350mm |
| R.M.G.B.装置使用時 | 317mm | |
|
正面加工専用 タレット型刃物台 |
手前側 | 8面タレット |
| 奥側 | 8面タレット | |
| バイト | max.3本/面(□12mm) | |
| スリーブホルダー | 刃物本数 | max.3本/面 |
| 最大穴明能力 | ø 14mm | |
| 最大切削タップ能力 | M12 × P1.75 | |
| 回転工具 | 刃物本数 | max.2本/面 |
| 最大穴明能力 | ø 10mm | |
| 最大切削タップ能力 | M8 × P1.25 | |
| 回転数 | max.5,750min-1 | |
| モーター | 2.5kw | |
| 早送り速度 |
30m/min (X1,X2,X3,Z1,Z2,Z3) 15m/min (Y1,Y2,Y3) 3.9m/min (YA2) |
|
| 主軸割り出し | C軸制御 | |
| 主軸回転数 | max.10,000min-1 | |
| 主軸モーター | 3.7kw(連続) / 5.5kw(10分/60%ED) | |
| 機械寸法(幅×奥行×高) | 2,988 × 1,720 × 1,845mm | |
| 機械重量 | 4,850kg | |
| 電気設備容量 | 8.5KVA | |
| 項目 | ST-20 | |
|---|---|---|
| 最大チャッキング径 | ø 20mm | |
| 最大取り上げ部品長 | 150mm | |
| 最大部品突き出し長 | 75mm | |
| 背面加工専用タレット型刃物台 | 8面タレット | |
| バイト | max.3本/面(□12mm) | |
| スリーブホルダー | 刃物本数 | max.3本/面 |
| 最大穴明能力 | ø 14mm | |
| 最大切削タップ能力 | M12 × P1.75 | |
| 回転工具 | 刃物本数 | max.2本/面 |
| 最大穴明能力 | ø 10mm | |
| 最大切削タップ能力 | M8 × P1.25 | |
| サブスピンドル割り出し | C軸制御 | |
| サブスピンドル回転数 | max.10,000min-1 | |
| サブスピンドルモーター | 3.7kw(連続) / 5.5kw(10分/60%ED) | |
